CKSG-1.8/0.45-6% 负载电抗器

微信扫码

高压串联电抗器

一、 用途
CKSG型干式铁芯串联电抗器是电力系统无功率补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐振波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到较大的作用。

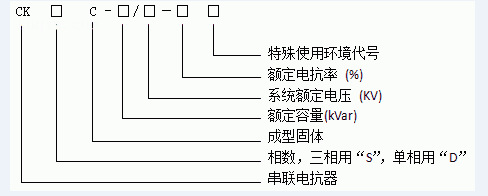

二、 型号及含义：

三、 使用条件：

? **高温度：+ 45 ℃
? **低温度：－25 ℃
? **高日平均温度：+ 20 ℃ **高年平均温度：＋30℃
? 海拔高度：≤1000m（如超过1000m，也可根据用户要求设计）
? 空气**大相对温度（空气温度＋25 ℃ ）不超过95 %( TH )

? 周围无有害气体，无易燃易爆物品

? 使用环境应有良好的通风条件，如装在柜内，应加装通风设备

四、 结构特点：

1. 该电抗器分为三相和单相两种，均为铁芯干式。
2. 铁芯采用**取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板做间隔，以保证电抗气隙在运行过程中不发生变化。
3. 线圈采用线或箔式绕制。
4. 电抗器的线圈和铁芯组成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音的运行。
5. 电抗器铁芯部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有良好的滤波效果。
6. 外露部件采取了防腐蚀处理，引出端子均经过镀锡处理。

五、 订货须知：

订货时需要注明下列各项：

电抗器额定容量或电容器额定容量

电抗率K

电容器的额定电压（KV）或电抗器的额定电流（A）

相数

频率

冷却方式

材质

特殊要求（如绝缘水平、温升、噪音）等
六、 性能参数
1. 可用于6KV和10KV的高压系统。
2. 电抗率的种类：1%、6%、7%、13%、14%等。
3. 额定绝缘水平：根据国标要求。
4. 正常运行时，电抗器温升不大于80K。
5. 电抗器的噪音不大于**标准。
6. 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7. 电抗器线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8. 三相电抗器的任意两相电抗值之差不大于±2%。
9. 耐温等级B、F、H级。
产品标准、尺寸、其它技术参数若有特殊要求，请联系我公司进一步洽谈。
