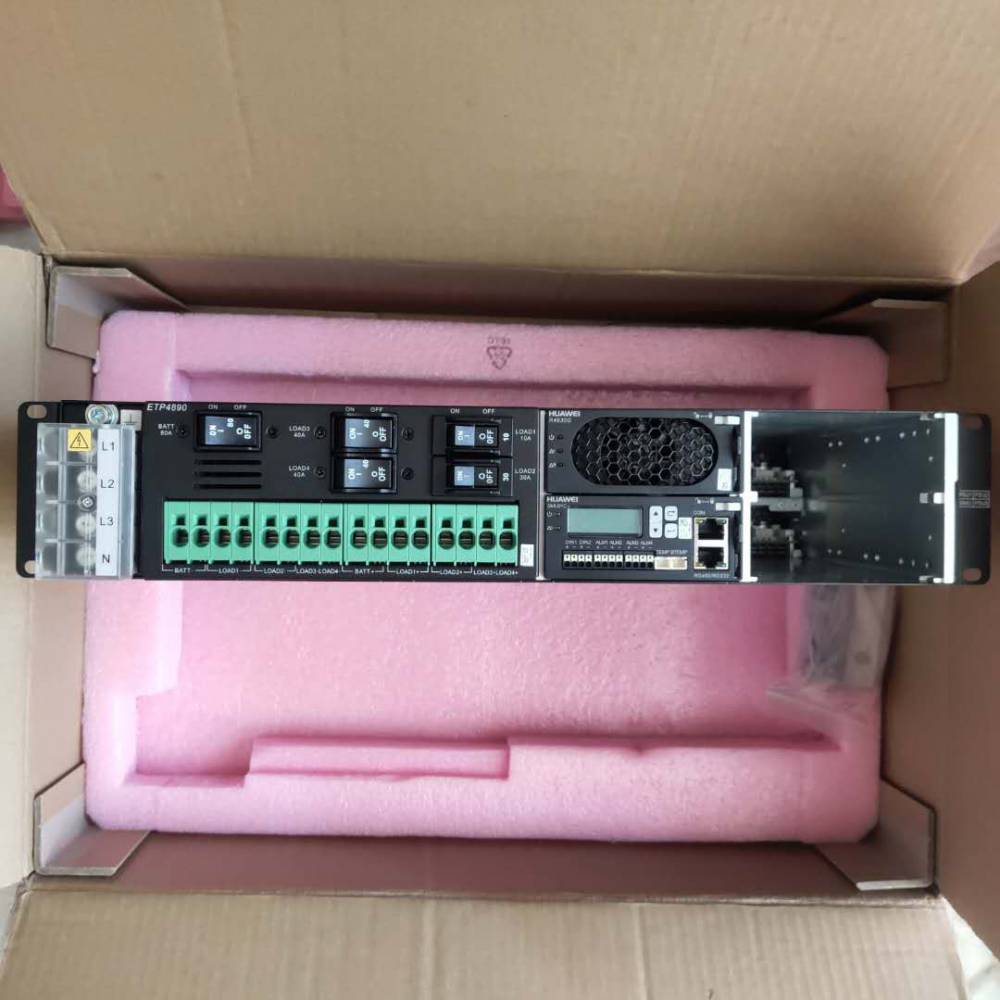

华为ETP4890高频开关电源19英寸电源设备ETP4890通信系统

华为ETP4890 嵌入式电源系统，实现交流输入转换为稳定的48V直流输出，可兼容15A、30A整流模块，大输出电流为90A。各功能单元采用标准化尺寸设计，支持热插拔，系统高度2U，支持标准19英寸机架或嵌入式机柜等多种安装方式。

ETP4890产品参数介绍：

交流配电

电压220VAC单相，兼容110VAC双火线，220/380VAC三相，兼容220VAC单相，兼容110VAC双火线

输入频率-45~66Hz，额定值：50Hz/60Hz，防雷5kA/10kA，8/20μs

直流配电

输出电压42~58V DC， 额定值：53.5V DC

**功率2kW (2×1000W) 4.8kW (3×1600W) 8kW (5×1605W)

电池空开熔丝：1×20A 空开：1×80A 液压空开：1x100A

负载空开熔丝：2×20A

空开：1×10A，1×30A，2×40A

液压空开：2x12A， 2x20A，4x40A

ETP4890整流模块介绍：

额定功率：870W (176~300VAC) 1000W (176~300VAC) 1600W (176~300VAC)

输入电压：85~300VAC，额定值：220VAC

工作温度：-40 C~+75 C（65 C以上降额输出）

尺寸（宽×深×高）：95.5mm×208mm×40.8mm（1U）

重量：≤1.5kg ≤1.1kg <1.6kg

散热方式：强制风冷

功率因数：≥0.99THD ≤5%

ETP4890监控单元介绍：

型号：SMU01B

信号输入：7路开关量输入，2 路模拟量检
