开关电源的高频高效发展方向与东科合封创芯主流技术

11月23日，2022（冬季）USB PD&Type-C 亚洲大会改为线上直播形式，此次大会邀请到了数位 USB PD 快充行业的技术专家和 USB PD 快充资深从业人员，分别来自茂睿芯、晶丰明源、宝砾微、华源、力林、钰泰、东科，他们将为大家分享最新的快充技术干货，帮助电源企业抓住新的市场增长点，加快新品上市，抢占市场先机。

东科半导体股份有限公司 FAE工程师 李朝亮先生发表了《开关电源的高频高效发展与东科合封创芯主流技术》主题演讲，主要介绍开关电源的技术发展和东科合封开关电源解决方案。

东科的演讲分为三个部分，首先是开关电源的发展方向，然后是东科一站式开关电源解决方案，最后是东科GaN实战案例应用，开关电源参考设计性能展示。

首先介绍的是开关电源的发展方向。

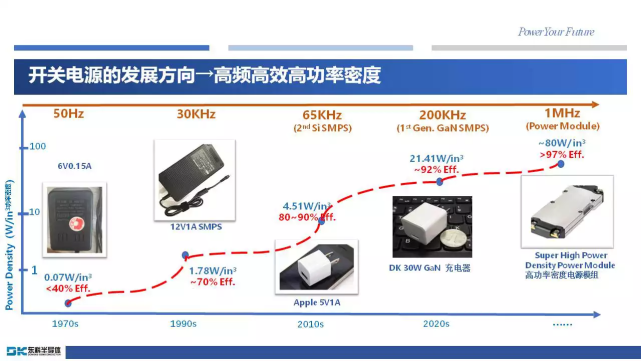

早期的工频变压器功率密度很低，效率也很低，伴随着开关电源技术的不断进步，开关电源的工作频率不断提高，体积越来越小，功率密度和效率均大幅提升。

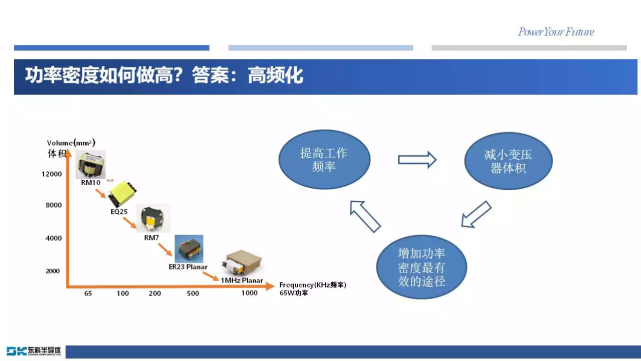

想要提升充电器的功率密度，首先可以从提高工作频率开始，通过减小变压器的体积，是增加充电器功率密度最有效的途径。减小变压器的体积，又要保证足够的输出功率，就要提升工作频率。

从左边的图片可以看出，通过开关频率的提升，变压器的体积得到不断减小。并且由传统绕线变压器向平面变压器发展。

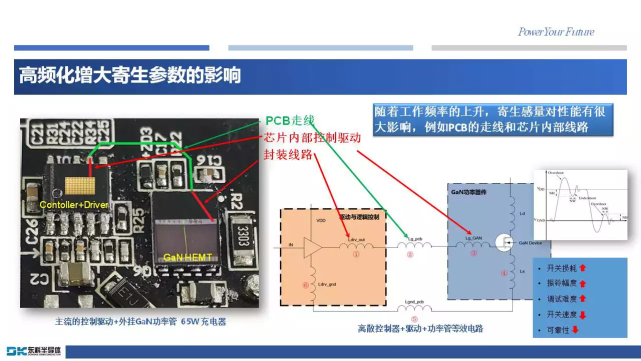

但是开关频率提升，对电源也带来了显著的影响。内部走线的寄生电感，在开关频率较低的时候影响还不是很明显，但随着频率提升，提升了设计难度。外驱方式的寄生电感是不能忽略的，对于信号的失真度以及振铃可靠性都有影响，增加了开关损耗，并且降低了电源方案的可靠性。
