| 标称放电电流 | 12V |
|---|---|
| 温度范围 | -60~50℃ |
| 响应时间 | ＜0.5n（s） |
| 最大操作电压 | 7.8v |
| 最大放电电流 | 10KA |
| 品牌 | 中性 |

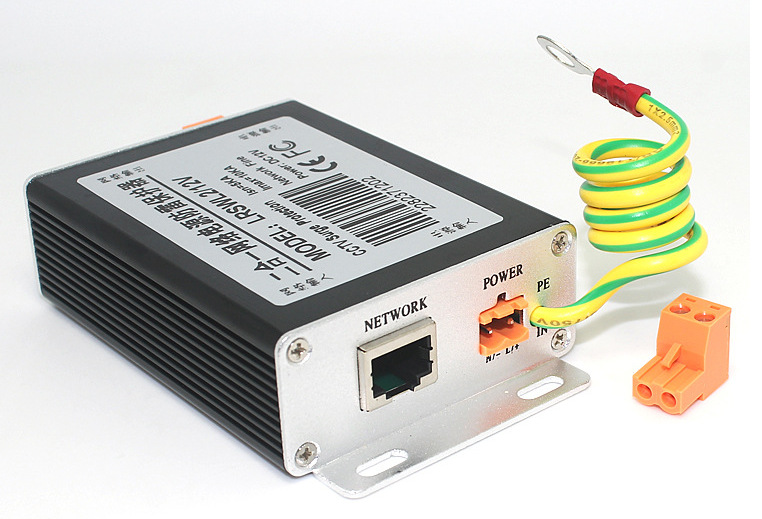

| 型号 | LRSWL2/12V |
| 加工定制 | 否 |
| 加工定制:否 | 标称放电电流:12V |
| 响应时间:＜0.5n（s） | **大操作电压:7.8v |
| **大放电电流:10KA | 温度范围:-60~50℃ |
连接图
注意事项：
我们要注意一个问题**是室内和室外的接地线如何接。当然**好是单独接地， 万不得已的室内防雷接地才利用三芯电源线的那根地线来做接地；室外是必须单独接地的。防雷器的接地线不要和其它电源线混在一块，要分隔开才好。 我们都知道防雷接地线越短越好（其电感跟长短成正比，所以我们要求**近接地， 尽可能减小电感），想用三芯线的接地线来接地其实想法也没错（在不考虑 距离和线径及对其它线的电磁感应的前题下），但那个线主要用在漏电保护上，和防雷接地混用其实容易发生对用电器的反击事故。
监控简单防雷接地：
一，立杆监控
1、立杆顶部安装避雷针；2、立杆底部接地体不低于1.5-2米，避雷针、立杆、接地体三者焊接牢固导电。3、安装监控二合一或三合一防雷器、防雷器地线连接接地体(也**是接地棒，一般跟钢筋混泥土基础地笼相连的)。有些工程要求严格、接地电阻不高于4欧姆。
一般立杆基础很浅的，起不到很大的接地效果。要另外埋设接地极**少2米深度，可以连到地笼上，防雷器也可以连到接地极上，如果接地极达到2米以上深度，一般不会出现地电位反击了。立杆接地一般没有要求的那么严格，如果接地电阻要求低于4欧，你**要在立杆下面另外要做小地网。地线连接用镀锌件、铜件、焊接，不能用会生锈螺丝、胶布缠等。
二，非正规立杆监控
1**在摄像机斜高1米左右位置安装避雷针，制作或当地购买接地体(接地棒)埋入地下，避雷针和防雷器地线要有导体跟接地体想通(接地体深的话一般不会有反击)，实在没避雷针只要不是特别厉害雷区也行。
2，非雷区的室外监控不想要避雷针，也不想每个点埋接地棒，那**邻近的几个摄像机合用一个接地棒也行。但不要把地线走到监控机房里面去接地。
3，没有离开本建筑物的室外监控，走线的时候每个点走根地线**在进去机房前找接地体,实在找不到才进入监控主机房，找建筑物钢筋、金属水管、电源插座地线。有机柜的不要找机柜接，用得起机柜的都是贵的设备，怕真遇直击雷反击。
三，室内摄像机
防雷器地线**近跟220V的地线接，没有**需保证每个点有根地线，到机房跟其他地线一起接。
四，监控主机
跟机房地线、机柜、220V插座的地线、水管这些都可以接，涵盖多路视频防雷器、485防雷器、防雷插板、防雷电源模块，都是这样接地线。
五，一般监控需要的常见防雷器
室内外球机云台摄像机用三合一防雷器(视频+电源+485)，只是摄像机用二合一防雷器(视频+电源)，网络摄像机有专门网络摄像机防雷器(电源+网络)；室内摄像机有钱**用二合一防雷器，节约钱**用单路视频防雷器；监控机房给监控系统供电用防雷插排或防雷模块(卡在电源控制箱的35mm卡槽)，另外有4路8路视频防雷器，还有18路视频防雷器带485防雷，也有单独的485防雷和单路网络防雷，对于多路的网络数字监控主机有8路12路16路18路24路网络防雷器。
