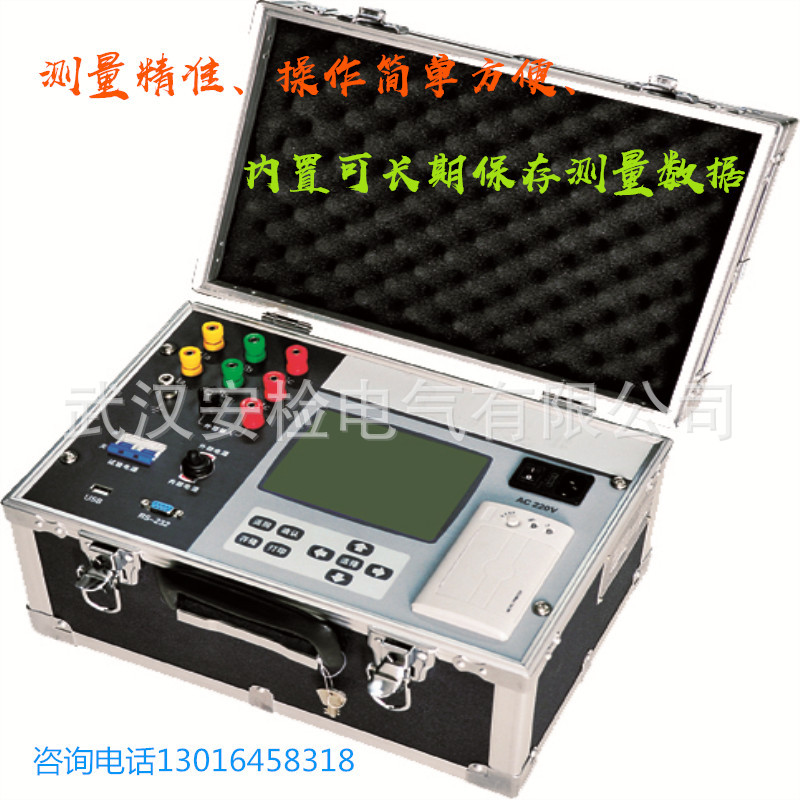

AJRZ变压器短路阻抗测试仪
一、产品概述
短路阻抗是变压器的较重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的依据。
二、功能特点
l 可测量变压器短路阻抗、短路电抗、三相阻抗电压；
l 可显示每次测试的电压、电流、功率、频率等参数；
l 仅使用单相220V交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电（在线式500VA即可）；
l 测试电源可选择内部电源和外部电源：内部电源即仪器工作电源，外部电源可由调压器输入；
l 接线操作简单方便，一次接线，一次启动可自动完成三相测量，直接显示测量结果；
l 使用内部电源时内部自动控制输出电压和输出电流，无须任何外部辅助设备；
l 自动频率校正，可消除频率波动造成的误差；
l 可储存上千次测量结果，本仪器内置不掉电存储器，可长期保存测量数据；
l 大屏幕液晶显示，全部汉字菜单及操作提示，直观方便；
l 不掉电日历、时钟功能。
三、技术参数
测量范围 电压：20V～400V
电流：0.5A～10A
准 确 度 电压、电流：0.2级
阻抗：0.5级
功率：0.5级 (cosφ>0.15)
外形尺寸 350mm×270mm×170mm
仪器重量 8kg
四、使用条件
环境温度 -10℃～50℃
环境湿度 ≤85%RH
工作电源 AC220V±10%
电源频率 50±1Hz

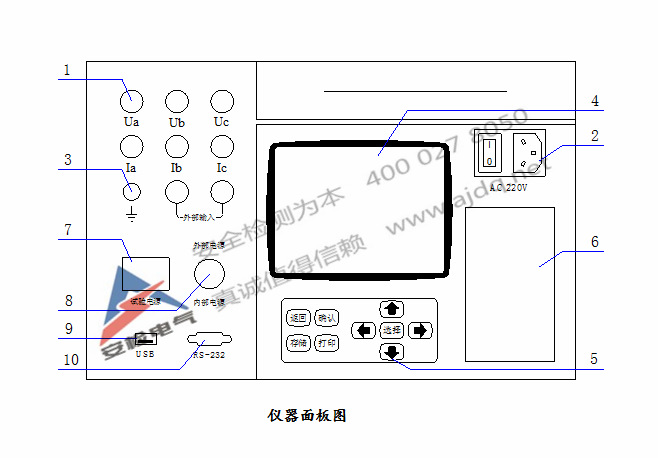

1.接线端子：连接测试线（具体接线使用见后面接线方法）。
2. AC220V ：电源插座、开关及保险管位置。
3.接 地 柱：仪器安全接地端子。
4.液 晶 屏：用于显示各种操作和测量数据。
5.键 盘：<↑、↓、选择>键--在菜单选择状态下用来选择测试项；在参数输入状态下，↑、↓用来改变数值大小，“选择”键用来改变输入项；时间校正状态下用来改变数值大小；在读取记录状态用来选择第几次记录；在测试状态未加压前,用于选择加压绕组。
<←、→>键--在参数输入状态和时间校正状态下用来改变输入参数位，在测试状态用来显示三相短路阻抗或回到测试状态。
<确认>键--在菜单选择状态和参数设置状态用于确认选择并进入下一界面，在测量状态记录当前显示电压和电流。
<返回>键--按“返回”键返回上一级菜单用于重新选择测试项目或新参数的输入。
<存储>键--在测量状态下存储当前的测试结果，同时保存测试的时间、加压绕组、变压器联结方式。
<打印>键--在测试状态和显示三相阻抗状态按“打印”键打印显示屏显示的数据。
6.打 印 机：用于快速打印各种测量数据。
7.试验电源：任何测量下要保证空气开关在开的位置上。
8.钮子开关：选择使用内部还是外部电源进行测量。
9.USB接口：用于连接优盘专用接口。
10.RS-232：软件升级接口或与PC机连接。
