型号

B9

B12

B16

B25

B30

B37

B45

基本规格代码

9

12

16

25

30

37

45

额定绝缘电压(Ui) V

690

约定发热电流(Ith) A

16

20

25

40

45

45

60

额定控制电源电压

交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V

AC-1额定工作电流(Ie) A

16

20

25

40

45

45

60

AC-3、AC4额定工作电流(Ie) A

AC220V

8.5

11.5

15.5

22

30

37

44

AC380V

8.5

11.5

15.5

22

30

37

44

AC660V

3.5

4.9

6.7

13

17.5

21

25

AC-3额定工作功率(Pe)kW

AC220V

2.2

3

4

6.5

9

11

13

AC380V

4

5.5

7.5

11

15

18.5

22

AC660V

3

4

5.5

11

15

18.5

22

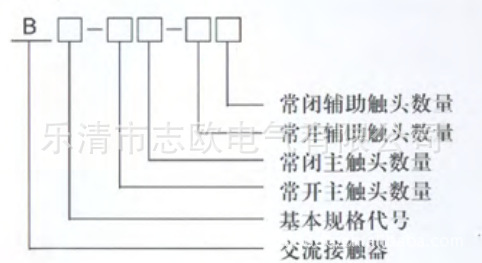

触头组合形式

B9-30-10

B12-30-10

B16-30-10

B25-30-10

B30-30-00

B37-30-22

B45-30-22

B9-30-01

B12-30-01

B16-30-01

B25-30-01

-

-

-

B9-40-00

B12-40-00

B16-40-00

B25-40-00

-

-

-

B9-22-00

B12-22-00

B16-22-00

-

-

-

-

型号

B65

B85

B105

B170

B250

B370

基本规格代码

65

85

105

170

250

370

额定绝缘电压(Ui) V

690

约定发热电流(Ith) A

80

100

140

230

300

410

额定控制电源电压

交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V

AC-1额定工作电流(Ie) A

80

100

140

230

300

410

AC-3、AC4额定工作电流(Ie) A

AC220V

65

85

105

170

245

370

AC380V

65

85

105

170

245

370

AC660V

45

55

82

118

170

268

AC-3额定工作功率(Pe)kW

AC220V

18.5

25

30

55

75

110

AC380V

33

45

55

90

132

200

AC660V

40

50

75

110

160

250

触头组合形式

B65-30-22

B85-30-22

B105-30-22

B170-30-22

B250-30-22

B370-30-22

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

C型切换电容器接触器（以下简称接触器）是用于通断低压并联电容器的专用接触器，广泛用于自动补偿的无功功率补偿设备中，适用于交流频率为50Hz、额定工作电压至380V的电力系统中通断电容器至50kvar，以改善功率因数。
C型接触器是在B系列交流接触器的基础上派生出来的又一种通断电容器的专用接触器，是本厂近期生产的产品，目前已有五种规格。它的结构与前面两种稍有不同，电阻切合电路部分在主电路部分的两侧，并附有放电装置，当电容器从回路中退出时，该放电装置即与电容器连接，可以使用电容器内残余电压在30s之内降至50V以下，用户可省去外设放电装置，从而降低成本。主触头设计合理，单独负荷，工作可靠。

工作原理

在图1中，虚线以上为通电容器电路的原理图，虚线以下为并联电容器组，串接电阻的提前接通触头为电阻切合电路，当接触器的电磁线圈通电时，电阻切合电路提前接通，电流经过电阻向电容器充电，电阻抑制了电容器合闸涌流，随后主触头闭合承载了电容电流；同时短接了切合电阻，当接触器释放时，主触头先断开，电阻切合电路延时断开，抑制切断时的过电压。两动断（常闭）触头与电阻组成放电电路，当接触器吸合时，电阻与电容器断开，释放时，电阻与电容器并接使电容器放电。C型电阻切合电路只有两路见图1,因电容器内部为三角形连接，当电阻切合电路接通时，每相电容电路均有电阻接入。

正常工作条件和安装条件

a、周围空气温度：上限为+40℃，24h内其平均值不超过≤+35℃，≥-5℃;
b、海拔：接触器安装地点的海拔不超过2000m;
c、湿度：接触器安装地点的空气相对湿度，在温度为+40℃时≤50%，最湿月平均最低温度≤+25℃，该月平均最大相对
湿度≤90%；
d、污染等级：3级;
e、安装类别：Ⅲ类;
f、冲击与振动：接触器安装在无显著摇动、冲击和震动的地方;
g、安装条件：接触器安装面与垂直面的倾斜度不大于5 °。

辅助触头配置

只有C-25型接触器带有一个常开（动合）辅助触头，接触器可在顶端配置辅助触头，C-25、30型可配置4个辅助触头，C-50、63、75型可配6个辅助触头。
辅助触头有两种：CA7-10(常开)，CA7-01(常闭），
