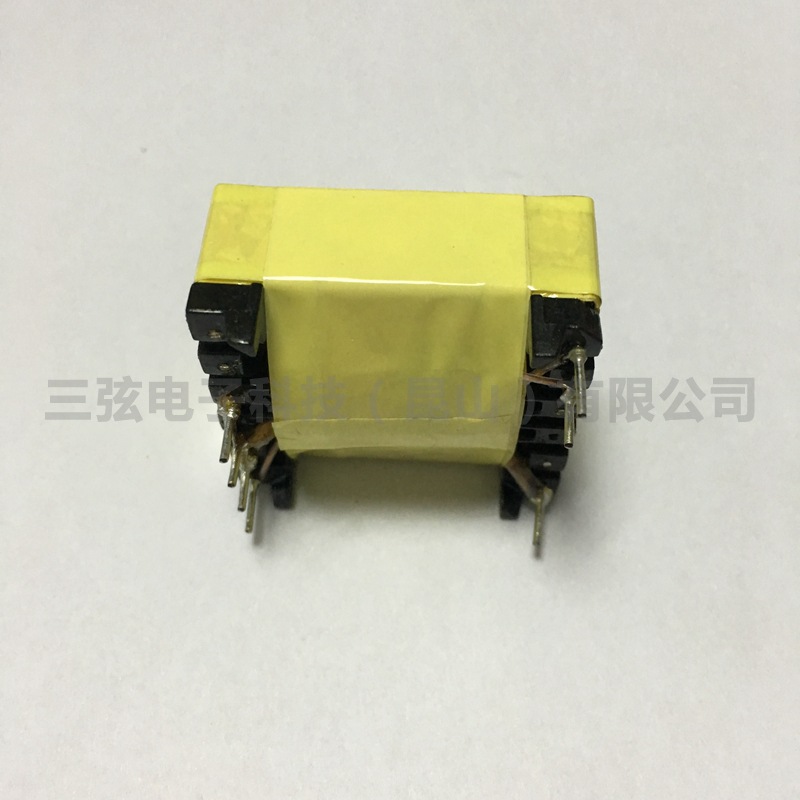

YER28
交換式電源供應变压器
特性
- 适合应用在多种输出开关电源供应
- 用于AC适配器开关电源，DC / DC转换器.
- 引脚端子型（多这是一个产品输出)
- 符合RoHS指令。
- 兼容无铅焊料
订购代码

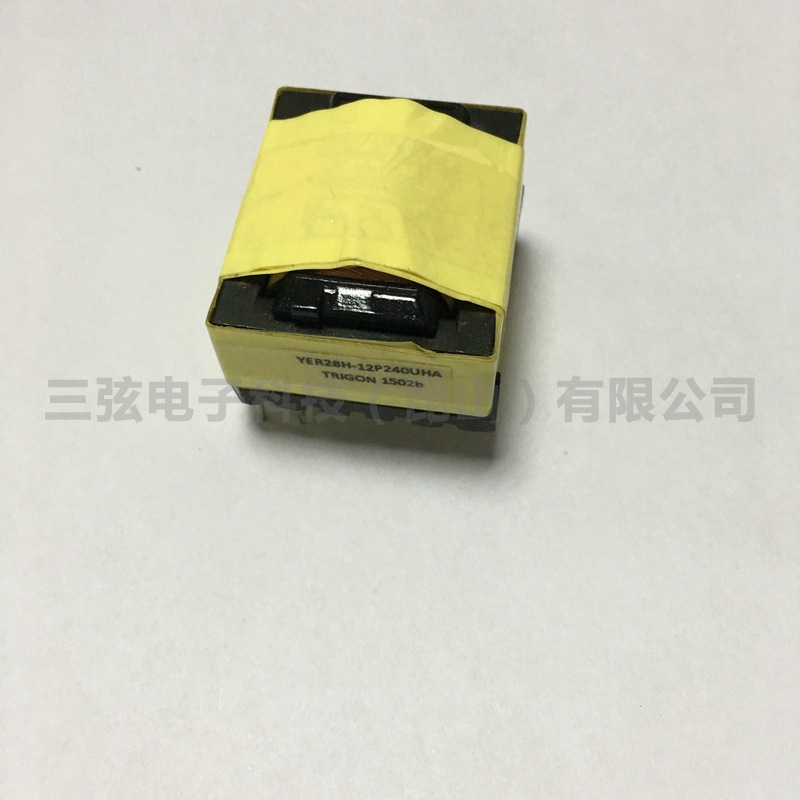

YER28 V XXP XXX
(1) (2) (3) (4)
(1)系列的名稱
(2)产品型態
H:卧式
V:立式
(3)管腳端 数量
(4)电感值
一般特性
|
项目 |
标准 |
测试方法 |
|
电感 |
個別规范 (宽容± 10%) |
使用LCR测量计,3301或同等量測儀器 |
|
直流电阻 |
小于0.1Ω:±30% |
使用歐姆計(ohm-meter) 16502或同等量測儀器 |
|
匝数比和极性 |
指定值±1到20%,個別规范 |
使用变压器测试仪3302或同等量測器 |
|
耐压 |
主和之间没有异常二次绕组之间的主绕组和核心,等等 |
分别应用指定的交流电压(50赫兹)1钟 |
|
绝缘电阻 |
100 m |
测量应用DC.500V,使用绝缘电阻计19073或等同量測儀器 |
|
温度上升 |
标准设计值45℃ max (热电偶方法) |
通过热电偶测量核心表方法 |
可靠性測試
|
项目 |
标准 |
测试方法 |
|
可焊性测试方法 |
個別规范 (宽容± 10%) |
焊接的对4 s温度230℃ |
|
湿度寿命试验 |
小于0.1Ω:±30% |
温度:40±2℃ ,湿度:95% RH 2 ~ 3小时 |
|
高/低温寿命试验 |
指定值±1到20%,個別规范 |
高温:125±5℃ 低温,-40±5℃ 为72小时每次 |
|
湿敏电阻 |
主和之间没有异常二次绕组之间的主绕组和核心,等等 |
湿度:95% ~ 90 RH温度:40±5℃ 为72小时 |
|
