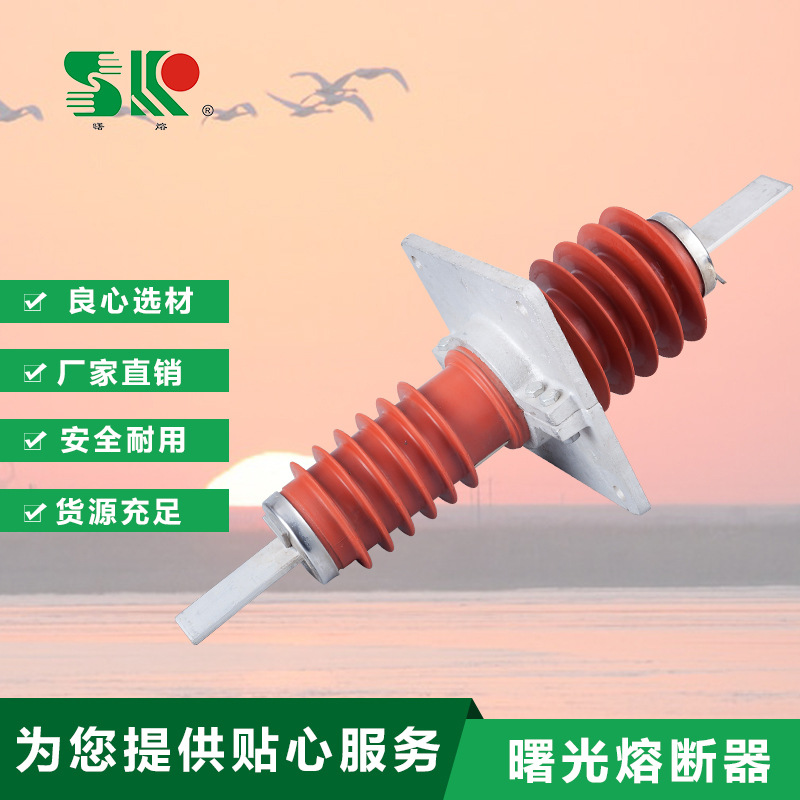

FCGW复合干式穿墙套管
●概述：
FCGW型复合干式穿墙套管是一种新型的穿墙套管，其内绝缘使用新型绝缘材料，外绝缘使用高性能高温硫化硅橡胶，具有优异的耐污能力和防爆性能，符合电力部门无油化、小型化的发展趋势，是满足城乡电网改造要求的新一代高压产品。
●使用范围：
1. 本说明书适用于12KV、20KV、40.5KV、72.5KV、126KV高压复合干式穿墙套管。
2. 本套管安装的周围环境温度为-40℃~+65℃，安装海拔高度不超过2500m，安装角度可为任意角度。
型号说明：
● 主要技术参数及尺寸：
|
产品 型号规格 |
额定 电压 |
额定电流 |
工 频 一分钟 湿耐受 电压 |
雷电冲击 |
弯曲 破坏 |
允许 弯曲 |
户外 污秽 等级
（W） |
|
FCGW-12 |
10/12 |
200，315，400，630，1000，1250，1600，2000，2500，3150，4000，6300，8000 |
30 |
75 |
1250 |
625 |
Ⅲ级 |
|
FCGW-20 |
20/24 |
60 |
95 |
1250 |
625 |
||
|
FCGW-40.5 |
35/40.5 |
80 |
185 |
1250 |
625 |
||
|
FCGW-72.5 |
66/72.5 |
140 |
325 |
1250 |
625 |
||
|
FCGW-126 |
110/126 |
230 |
550 |
1250 |
625 |
||
|
FCGW-252 |
220/252 |
460 |
1050 |
1250 |
625 |
●结构特征：
1.高压复合干式穿墙套管主要由接线端子、户外伞裙、法兰套筒、户内伞裙、电容芯子等零部件构成，法兰套筒与电容芯子紧固连接。
2.套管的主绝缘是采用聚四氟乙烯及环氧等材料缠绕半导体层构成圆柱形电容器，具有良好的电气、机械性能。
