限流熔断器
型号 RW10 RXWO 高压电容器专用熔断器

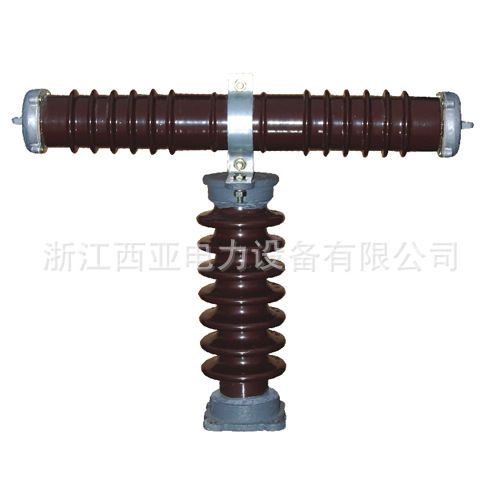

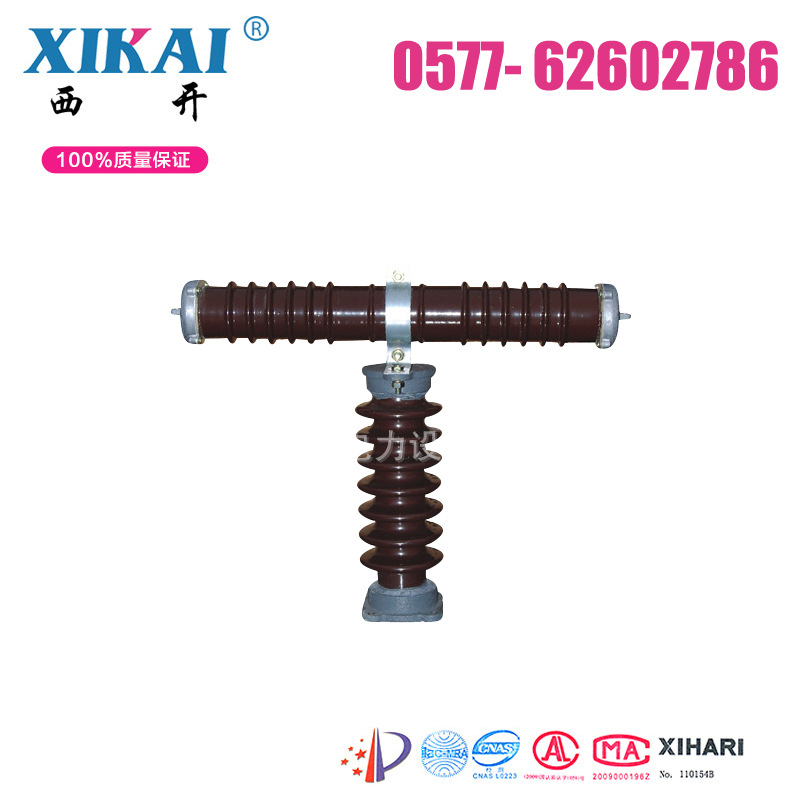

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用紧固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外形尺寸如图15-8所示。
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝，当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
二、安装与使用
1. 熔断器允许水平或垂直安装。
2. 熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。
3. 熔体管熔断后，用户可自行将接线端帽拆开，更换同样规格和性能要求的熔体管。
1. 熔体管 2. 瓷套 3. 棒形支柱绝缘 4. 紧固法兰 5. 接线端帽
三、主要技术数据
|
型号
|
额定
电压
kV
|
额定
电流
A
|
断流容量
(三相)
(兆伏安)
|
切断最大
短路电流
(千安) 限流值
|
过电压倍数
不超过
|
重量
kg
|
备注
|
|
RW9-35/0.5
|
35
|
0.5
|
2000
|
28
|
2.5倍
工作电压
|
19
|
保护电压互感器用
|
|
RW10-35/0.5
|
|||||||
|
RXW0-35/0.5
|
|||||||
|
RW9-35/2
|
2.0
|
600
|
保护电力线路用
|
||||
|
RW10-35/2
|
|||||||
|
RXW0-35/2
|
|||||||
|
RW9-35/3~10
|
3~10
|
|
|||||
|
RW10-35/3~10
|
|||||||
|
RXW0-35/3~10
|
