适用范围
DZ20L系列剩余电流保护断路器（以下简称断路器），主要适用于交流50Hz，额定电压为380V，额定电流至630A的电路中，作为人身触电或者设备漏电保护之用；也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；同时还可以用来分配电能和线路及电源设备的过载和短路保护，亦可以用作线路的不频繁转换之用。

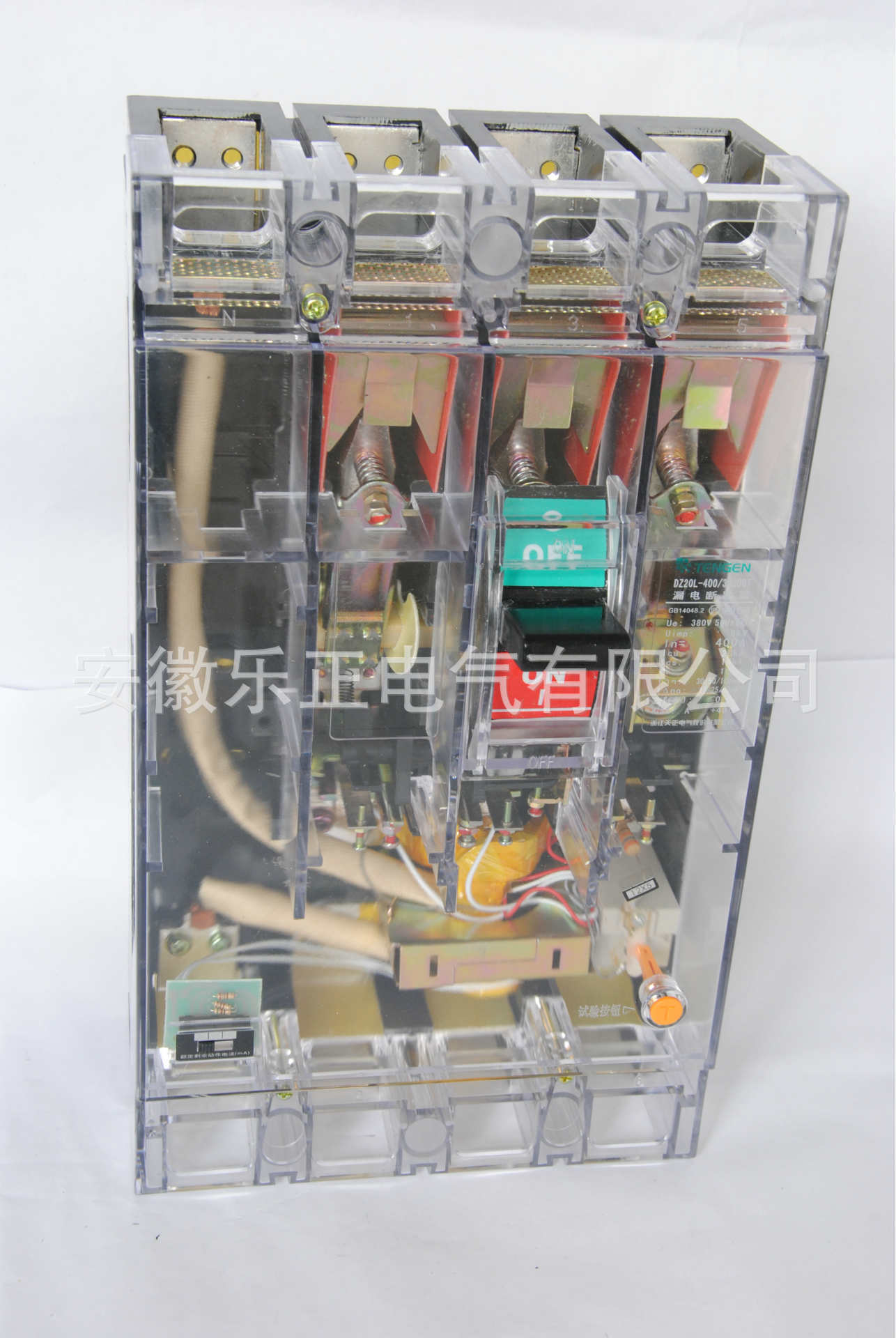

本系列派生的透明外壳剩余电流保护新路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制造而成，可直观判断触头的通断。
符合GB14048.2标准。
注：热磁式脱扣器是指产品具有短路保护功能和过载保护功能。
正常工作条件和安装条件
周围空气温度
周围空气温度上限为+40℃。
周围空气温度下限为﹣ 5℃。
周围空气温度24h的平均值不超过+35℃。
海拔：安装地点的海拔不越过2000m。
污染等级：3级。
安装类别：Ⅲ类。
大气条件：大气相对湿度在周围空气温度为+4℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑副因温度变化发生在产品表面上的凝露。
外磁场：漏电断路器安装场所附近的磁场在任何方向不超过地磁场的5倍。
安装位置应垂直，各方向倾斜度不超过5° 。
结构及工作原理
本系列断路器系电子式剩余电流保护断路器，主要由零序电流互感器、集成电路放大器、漏电脱扣器、试验装置及带有过载和短路保护的断路器组成，全部零部件均装在一个塑料外壳中。
当被保护电路或电源设备出现过载或短路时，主开关中的热磁式脱扣器完成延时或瞬时脱扣动作，从而切断电源起到过载或短路保护作用；当被保护电路中有漏电或人身触电时，只要漏电电流达到动作电流值，零序电流互感器的二旋绕组就输出一个信号，并通过漏电线路板处理指令漏电脱扣器动作，从而切断电源起到漏电和触电保护作用。
剩余电流保护断路器的最大分断时间
剩余动作电流保护特性
1.在正常的工作条件下，剩余电流保护新路器的剩余动作电流小于或等于额定剩余动作电流，并大于额定剩余不动作电流。
2.剩余电流保护断路器用主电源作为辅助电源，其要求为剩余电流保护断路器在0.85~1.1Ue之间正常运行。

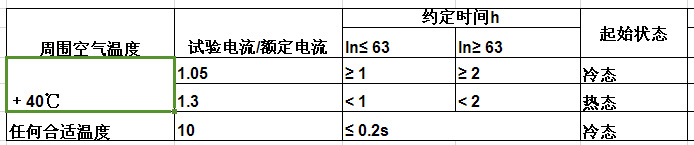

剩余电流保护断路器的过电流脱扣器保护特性
注：10In为短路保护用瞬时脱扣器的电流整定值，具有± 20%的准确度。
热态是指通以约定不脱扣电流到规定约定时间的状态。

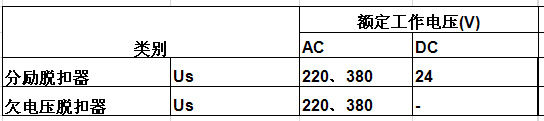

控制电路的主要技术参数
注：分励脱扣器电压规格选用DC24V时，额定电流应≥ 4.5A。
装有欠压脱扣器的断路器，只有对欠电压脱扣器通以其额定电压的情况下，断路器才能合闸操作，否则将有可能损坏断路器。

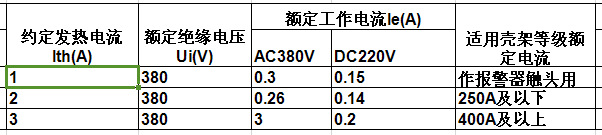

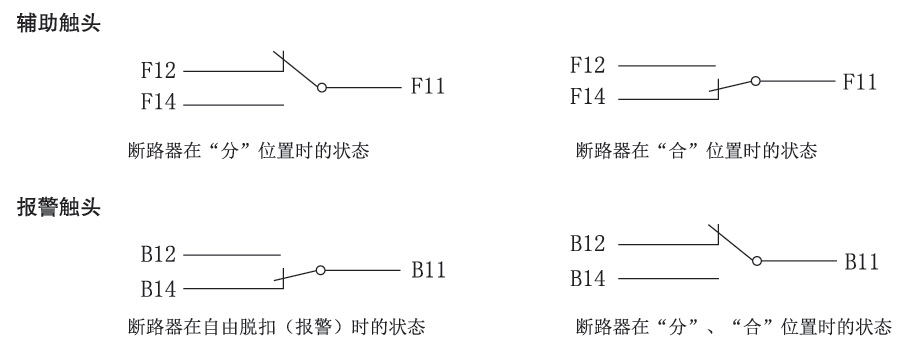

辅助触头和报警触头的主要参数
