| 加工定制 | 否 |
|---|---|
| 尺寸 | 外形尺寸 |
| 品牌 | ZOWIN |
| 型号 | YD100K385 |
三 相 电 源 防 雷 器
概述
本系列电源防雷箱执行的标准：YD/T1235.1-2002、GB/T18802.1-2002/IEC61643-1:1998
本系列电源防雷箱采用金属外壳，外形美观，安装接线方便，核心元件内设先进的热熔和过流技术等保护功能，主要适用于电力、邮电通讯、银行、广播电视、机场、化工等重要部门的电源系统；适用电源制式TT，TN，IT系统防雷，防止单相供电系统由于外界(雷击、电磁干扰等)或系统内部(系统拉合闸效应、感性及容性负载的启动和停止等)引起的脉冲浪涌及瞬间过电压对供电系统以及用电设备带来的损害，以确保各类电子设备的安全运行。
使用环境
温度范围：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106kPa。
工作原理
当有感应雷电波侵入电源传输线时，电源浪涌保护器的防雷组件将以纳秒级的响应速度呈低阻抗状态，迅速将雷电流泄放至大地，并把由雷电引起的过电压限制在用电设备允许承受的耐压范围以内，以确保电气设备的安全运行。
本系列电源浪涌保护器设有工作指示灯、告警指示灯和告警监控触点（一组常开、常闭触点），监控触点可供用户设置远端（声、光）告警电路。若经长期使用劣化至失效时，监控点改变监控状态（常开变为闭合、常闭变为断开），致使报警电路发出信号，提示用户及时更换。
技术指标
型号 | 标称工作电压 AC (V) | 最大持续运行电压 AC (V) | 标称放电电流 8/20μS
（kA） | 最大放电电流 8/20μS
（kA） | 限制电压 8/20μS （kV） | 保护
模式 | 连接
形式 | 雷击计数
遥信端口 | 外形 尺寸
L×B×H (mm) | 安装 尺寸
L×B （mm） | 质量
(kg) | |
3 kA
| 20kA | |||||||||||
LD100KA385 | 380 | 385 | 30 | 60 | ≤1.3 | ≤1.8 | L-N-PE (3+1)/ L,N-PE(4+0) | 接线端子 | 均有 |
144×100×66 | 200× 180 | 0.4Kg |
安装、使用和维护
1安装
1.1. 装前应先检查电源浪涌保护器外观是否有损伤，然后用500型万用表Ω×10k档（不能用摇表）测量浪涌保护器接线端子LA、LB、LC、N、PE之间的电阻是否正常。
1.2将浪涌保护器固定后，照接线图连接。连线选用截面积不小于16mm2、耐压不低于AC500V的绝缘铜导线，长度应尽量短。
1.3接线完毕，经检查无误后接通供电电源，此时面板上的指示灯呈绿色，表示该电源浪涌保护器工作正常。
（接线示意图）
2.使用与维护
2.1本防雷箱指示电路的电源电路电源取自LA、LB、LC、N相，当合上供电总开关时，若发现面板上的指示灯不亮，应重点检查各相是否接好。
2.2 本电源防雷箱在使用中应特别检查防雷接地是否良好，以避免因保护接地开路、或接地电阻太大，使电源防雷箱失去保护作用。
2.3 本电源防雷箱在使用中不需特别维护，但为防止模块失效，应对其工作状态作定期检查，尤其在雷雨过后，应及时检查。如果发现监控点的工作状态改变（常开变为闭合、常闭变为断开），或面板上的红色指示灯亮，或防雷模块显示窗内部的弹片弹起，表示防雷箱内部的防雷模块已经损坏，必须立即更换。
2.4 请注意：此电源防雷箱的零线与火线不可接反。

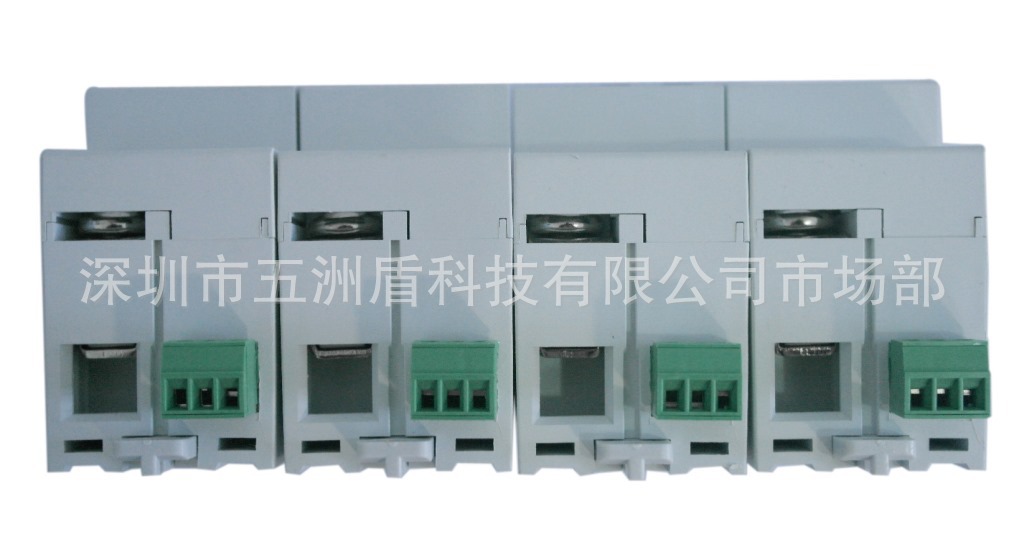

产品图片
