ZCY－012系列智能数字差压变送器是采用微处理器技术的多功能高精度压力变送器。它是将进口的传感器、先进的数字电路和成熟的软件系统完美地结合在一起的小型、低功耗系统，将被测介质的差压信号转换成4～20mA或数字RS485标准信号。计算机可通过双向 RS485端口访问差压变送器、校准内部传感器。
该变送器具有检测灵敏度高、稳定性好、重复好、精度高、测量范围宽、兼容性好以及多点非线性补偿等特点。
二、应用
¨ 检测设备配套
¨ 工业过程风压及流速测量
¨ 炉膛压力及炉膛负压
¨ 环保除尘领域
¨ 气象部门环境风压测量
三、特点
¨ 采用进口高性能、高稳定性的硅差压芯片
¨ 先进的贴片工艺，具有零点、满量程补偿、温度补偿
¨ 最小压力量程可达50Pa
¨ 输出信号多样化（模拟量输出、数字RS485输出）
四、技术参数
|
测量介质 |
非腐蚀性、无粉尘、干燥气体 |
|
压力类型 |
差压 |
|
量程范围 |
±200Pa～±10KPa之间任意量程（最小量程50Pa） |
|
耐 压 |
瞬间3倍满量程 |
|
精 度 |
见附表（RS485输出） |
|
工作电压 |
6～9V DC(RS485输出)，24VDC（4～20mA输出） |
|
输出信号 |
4～20mA DC（2线制非隔离） RS485 |
|
温度补偿范围 |
0～60℃ |
|
环境温度 |
-20～85℃ |
|
相对湿度 |
0～95% RH |
|
防护等级 |
IP65 |
|
过载能力 |
100%FS |
|
工作电流 |
＜40mA |
|
响应时间 |
＜0.25S |
|
输出方式 |
端子引线输出 |
|
压力连接 |
前端Φ4宝塔气压接头（适合Φ6气管） |
|
气压接头材质 |
铜镀洛 |
|
外壳材料 |
压铸铝喷塑 |
变送器精度（RS485输出）
|
量程 |
精度 |
|
0-±50Pa |
1% FS |
|
0-±100Pa |
5‰ FS |
|
0-±200 Pa |
2.5‰ FS |
|
0-±600 Pa |
2‰ FS |
|
0-±1000 Pa |
1.5‰ FS |
|
0-±2000 Pa |
1‰ FS |
|
±2000 Pa以上 |
1‰ FS |

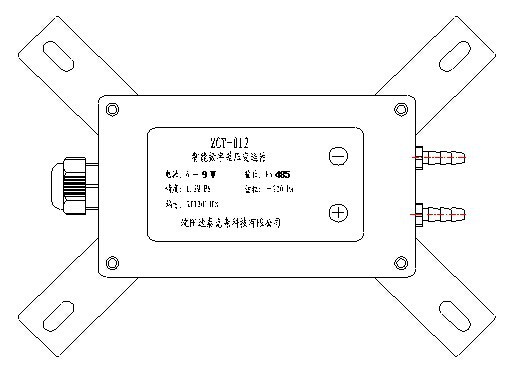

五、外形尺寸
六、安装方式
