TYD-12组合式真空断路器
【一】概述

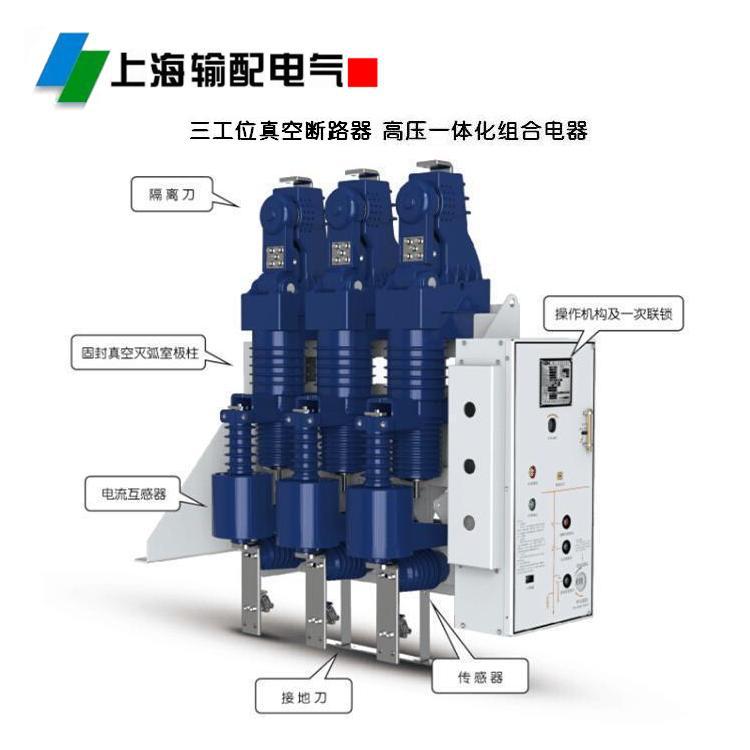

TYD-12组合式真空断路器，带隔离刀闸，电流互感器，接地刀，传感器，采用模块化设计及组装，联锁可靠，维修方便。（图一：开关结构图）
【二】正常使用条
周围空气温度：-25℃~+40℃；
相对湿度：日平均≤95%，月平均≤90%；
海拔高度：不超过1000米；
地震烈度：不超过8度；
使用场所：无爆炸危险、化学和剧烈运动。
客户如有其它特殊要求，可在订货时提出，我公司给予zui大满足。
【三】技术参数
1)额定电压：12KV
2)IMin工频耐压：42KV
3)雷电冲击耐压：75/85KV
4)额定电流：630~1250A
5)额定频率：50/60Hz
6)额定短路开断电流：25KA/31.5KA
7)额定短时耐受电流：25KA/31.5KA
8)额定峰值耐受电流：50KA/63KA
9)额定短路电流开断次数：30次
10)机械寿命：10000次(断路器)，3000次(隔离开关/接地开关)
11)辅助回路工频耐受电压：2000V
TYD-12户内侧装式(三工位)多功能真空断路器集隔离、接地、断路器、互感器、传感器等.
