电源电压 AC220（V） 功耗 ≤2（W）
产品原理、说明书、接线图：
型号及含义：
|
型 号 |
N KG - □ - □ - □ |
||||
|
含 义 |
新产品代号 |
时控开关 |
设计序号 |
无：无密码保护； M：带密码保护 |
额定控制电源电压 |
型号适用范围：
|
型号 |
NKG-1/1M |
NKG-2 |
NKG-3 |
NKG-4 |
NKG-5 |
|
适用范围 |
NKG-1时控开关（以下简称时控开关）主要用于交流50Hz，额定控制电源电压至220V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。例如：作为路灯、广告灯箱等设备的定时接通及断开控制之用。 本产品具有键盘密码保护功能，且带有倒计时功能，倒计时范围1秒-99小时。 |
NKG-2时控开关（以下简称时控开关）主要用于交流50Hz，额定控制电源电压至220V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。例如：作为路灯、广告灯箱等设备的定时接通及断开控制之用。 本产品可以设定到秒。 |
NKG-3时控开关（以下简称时控开关）主要用于交流50Hz，额定控制电源电压至220V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。例如：作为路灯、广告灯箱等设备的定时接通及断开控制之用。 本产品带纬度调整功能，设定的开关时间可随当地的纬度、日期的变化进行自动调整，本产品尤其适用于路灯等户外灯光控制 |
NKG-4时控打铃仪（以下简称打铃仪）主要用于交流50Hz，额定控制电源电压至220V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。例如：自动控制学校电铃打铃时间。 |
NKG-5时控开关（以下简称时控开关）主要用于交流50Hz，额定控制电源电压至220V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。例如：作为通讯基站等定时周期较长的设备的定时接通及断开控制之用。 本产品具有设定时间范围大的特点，最长可设定到99年，同时本产品牌还可提供按月循环、按年循环的功能选择，为了避免在长时间工作时人为误操作，本产品可以选择按键密码保护功能，并且具带节假日设置功能，可设置8组假期。 |
主要技术参数：
|
型号 |
NKG-1/1M |
NKG-2 |
NKG-3 |
NKG-4 |
NKG-5 |
|
工作电压 |
AC220V AC110V 50/60Hz；DC24V；DC12V |
||||
|
内部电源 |
内置电池、无需更换 |
||||
|
工作方式 |
手动、自动开关 |
手动、自动开关；纬度功能开关 |
手动、自动开关 |
||
|
可编程数 |
16开16关 |
8开8关 |
40组 |
8开8关 |
|
|
打铃时间调整 |
|
|
|
1秒～99秒 |
|
|
时控范围 |
1min～168h |
1s～168h |
1min～168h |
1min～168n |
|
|
计时误差 |
≤1秒/天 |
||||
|
输出方式 |
1组转换 |
||||
|
触点容量 |
Ue/Le:AC-15 220V/3A Lth:16A（大功率负载可提供定制） |
||||
|
电寿命 |
10万次 |
||||
|
机械寿命 |
30万次 |
||||
|
环境温度 |
-10℃～45℃ |
||||
|
功耗 |
≤2W |
||||
|
安装方式 |
装置式、导轨式 |
||||
外形、安装及开孔尺寸：
接线图:
1直接控制方式
被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于启动冲击电流较大的灯负载，请采用交流接触器扩容控制方式。
2单相扩容方式
被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。
3三相工作方式
被控制的电器三相供电，需要外接交流接触器。

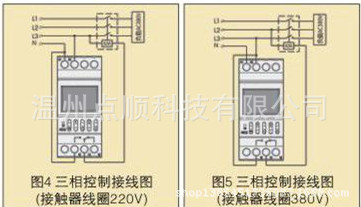

A、控制接触器的线圈电压AC220V 50Hz,接线方式如图4所示。
B、控制接触器的线圈电压AC380V 50Hz,接线方式如图5所示。
