控制类型 温度 温度范围 5～40℃（℃） 测温误差 ±1（℃）
安装型式 面板式 工作电压 AC230（V） 外形尺寸 86*86（mm）
感应形式 内置传感器 负荷容量 3A
产品外形尺寸：86mm×86mm
安装注意事项：
▲ 如果延长线采用多芯电缆中的两芯，其余电缆芯不可用作供电用途（例如为发热电缆供电），以免温控器受到电压信号干扰。如果延长电缆有屏蔽线，请勿将屏蔽线接地，而应连接到温控器的7号端子。最佳的安装方式是采用独立延长电缆，并置于独立的套管中。
▲ 请将温控器安装在周围空气自由流动的墙面上。注意：温控器安装位置请确保其不受其他热源（例如阳光）、门窗气流或外墙温度等因素的影响。
建议安装位置选择图：
外置温度传感器与电阻值：
|
温度（℃） |
电阻值（Ω） |
|
5 |
22070 |
|
10 |
17960 |
|
20 |
12091 |
|
30 |
8312 |
|
40 |
5827 |
地板（外置）温度传感器安装：
请将传感器置于安装套管内，将套管埋于地板下，其末端加厚并尽量置于混泥土层上部。传感器电缆可用其他电缆延长至50米。
温控器部件名称：
外框 底座 内框 面板 旋钮
接线图：

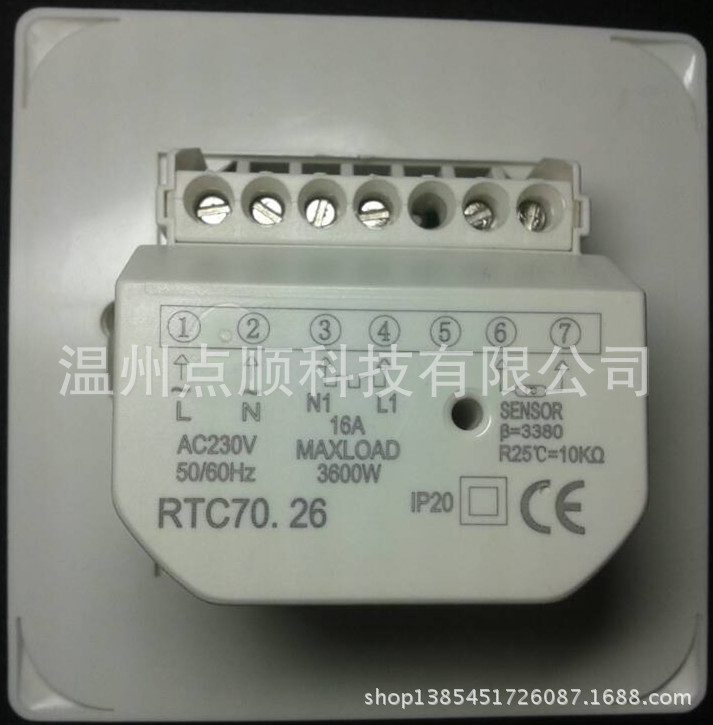

① ② ③ ④ ⑤ ⑥ ⑦
L N N1 L1 SENSOR
